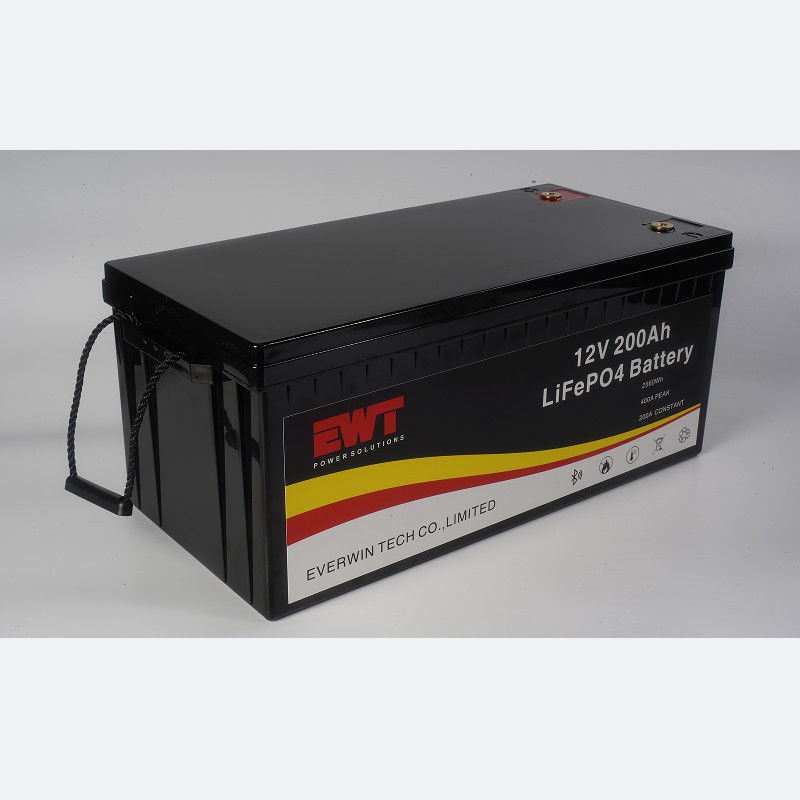

12V 200Ah 26650 32700 Litowo-żelazowo-fosforowa bateria akumulator

12V 200Ah 26650 32700 Litowo-żelazowo-fosforanowy zestaw baterii do magazynowania energii

Projekt obwodu ładowania akumulatorów litowo-jonowych

Zgodnie z cechami konstrukcyjnymi baterii litowo-jonowych maksymalne napięcie końcowe ładowania powinno wynosić 4,2 V, które nie może być przeładowane,W przeciwnym razie bateria zostanie wyrzucona z powodu zbyt dużej ilości jonów litu na pozytywnej elektrodzie.Ma wysokie wymagania dotyczące ładowania i rozładowania i może być ładowany specjalnym ładowarką stałego prądu i stałego napięcia.jest przenoszony na ładowanie stałym napięciemPojemność akumulatora (np. akumulator o pojemności 1350 mAh,jego prąd ładowania można kontrolować w zakresie 135~2025mA)Konwencjonalny prąd ładowania może być wybrany w zakresie około 0,5 razy większym niż pojemność baterii, a czas ładowania wynosi około 2~3 godziny.

Ze względu na wewnętrzną strukturę baterii litowo-jonowej, wszystkie jony litowe nie mogą przemieszczać się na elektrodę dodatnią podczas rozładowania,i część jonów litu musi zostać zatrzymana na elektrodzie ujemnej, aby zapewnić płynne osadzanie się jonów litu w kanale podczas kolejnego ładowaniaW przeciwnym razie żywotność baterii jest odpowiednio skrócona.minimalne napięcie na końcu rozładowania musi być ściśle ograniczone, czyli akumulator litowo-jonowy nie może być nadmiernie rozładowany.Długość czasu rozładowania baterii zależy od pojemności baterii i wielkości prądu rozładowania.

Zasada układu ładowania akumulatorów litowo-jonowych

Zasada: naładowanie akumulatora przy stałym napięciu, aby zapewnić, że nie zostanie przeładowany.W1 i TL431 tworzą precyzyjnie regulowany obwód regulacji napięcia, Q2, W2 i R2 tworzą regulowany obwód stałego prądu, a Q3, R3, R4, R5 i LED są obwodami wskazującymi naładowanie.Prąd ładowania będzie stopniowo zmniejszał się, a spadek napięcia na R4 zmniejszy się, gdy bateria jest w pełni naładowana, tak że Q3 zostanie odcięta, a dioda LED zostanie wyłączona, aby zapewnić, że bateria może być wystarczająca,Proszę kontynuować ładowanie przez 12 godzin po wyłączeniu światła wskaźnikaW przypadku stosowania należy zainstalować odpowiedni grzejnik dla Q2 i Q3.
